開閉所的組成結構是怎樣的？下面小編通過圖文的形式對此展開介紹。

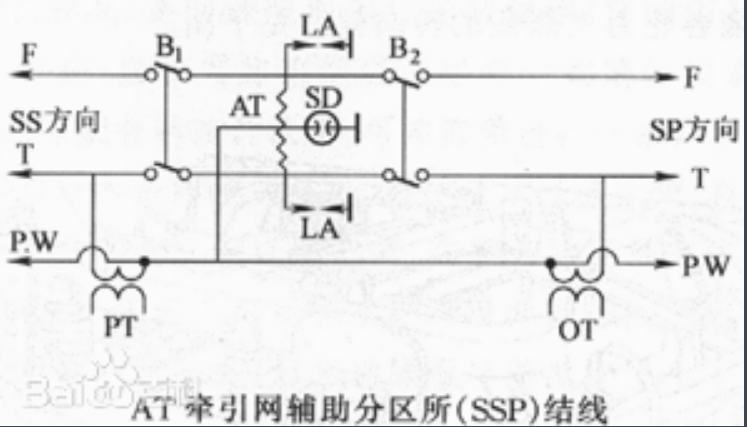

　　AT牽引網輔助分區所（SSP）的典型結構見下圖。

　　圖中，T為接觸網；F為正饋線，PW為與鋼軌并聯的保護線（protection wire）；B為斷路器；SD為保安接地器；LA為避雷器；OT為控制回路電源；PT為電壓互感器；AT為自耦變壓器。保護線的作用是當接觸網或正饋線絕緣子發生閃絡接地時，可與保護線形成金屬性短路，便于斷電保護動作。
　　在綜合防災規劃圖中，作為一項重要保護點，需要在圖中表示出來。
　　開閉所的結構圖我們搞清楚了之后，在后期的使用當中，也會更加得心應手，而且也要做好防火防災的保護措施，定期做好維護與保養。
